技術紹介
粉体・液体

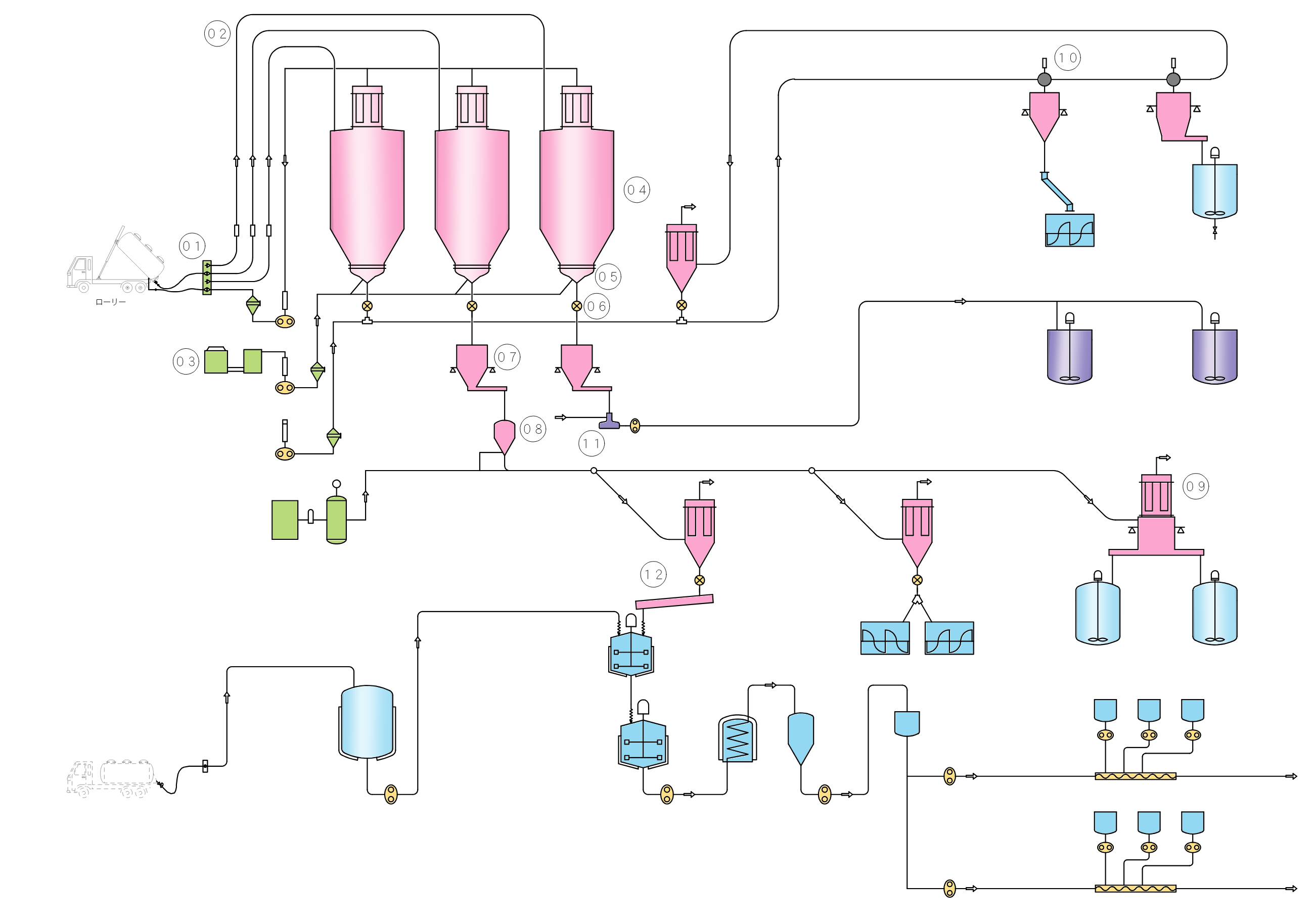

ハンドリングシステム
Bulk Handling System

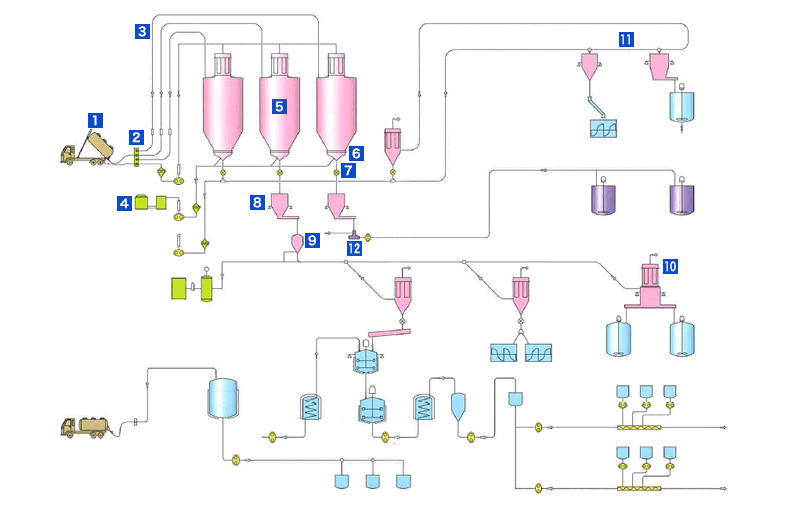

各種粉体の貯蔵、搬送、計量システムです。特にグラニュー糖に関してはタンクローリー、連続溶解機を組込んだ“UENO”が誇る完成されたシステムです。
液体に関しても異物混入や原料飛散のないクローズドシステムなど、合理的なシステムを構築します。
- 01ターミナルボックス
- 02空気輸送配管
- 03除湿機ユニット
- 04グラニュー糖サイロ
- 05振動排出機
- 06ロータリーバルブ
- 07計量ホッパー
- 08ブロータンク
- 09バグフィルター
- 10投入通過弁
- 11ブレンダー
- 12スクリューフィーダー
ターミナルボックス
ローリー車等により持ち込まれた原料をサイロに入れる為の受入口があります。
空気輸送配管
原料をブロワにより各機器へ送る配管です。
除湿機ユニット
サイロや配管内の空気を除湿するユニットです。
グラニュー糖サイロ
原料を貯蔵しておく大きな貯蔵庫です。
計量ホッパー
切出した原料を一時貯蔵し、計量し、次へ輸送する排出装置です。
ブロータンク
粉体を充填したタンクに圧縮空気を吹き込んで圧送する装置です。
設備例紹介
Equipment Introduction
ハンドリングシステムを支える“UENO”が誇る製作機器の一部を紹介します。

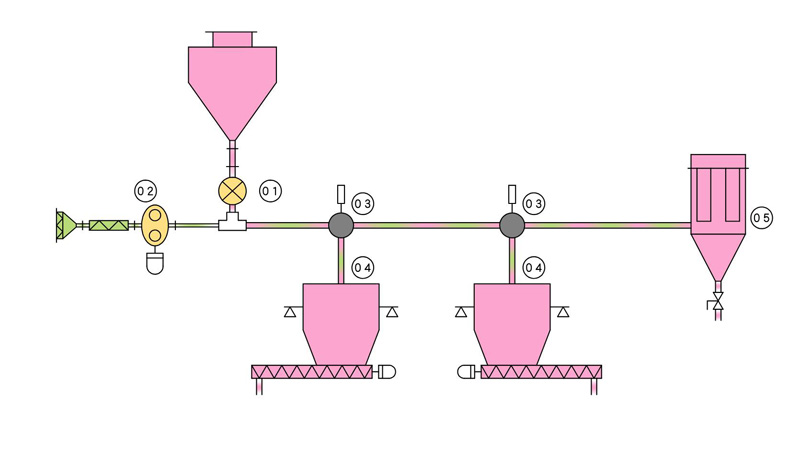

単一原料複槽空気輸送設備
送り先が複数ある空気輸送ラインにて、投入通過弁(VDF)を使用することにより装置全体をコンパクトにまとめた設備例です。
従来の空気輸送ラインのような三方口以上の切替弁を数台並べ、各輸送先でバグフィルターを設ける必要がなく、設備の機器数を少なくすることができます。

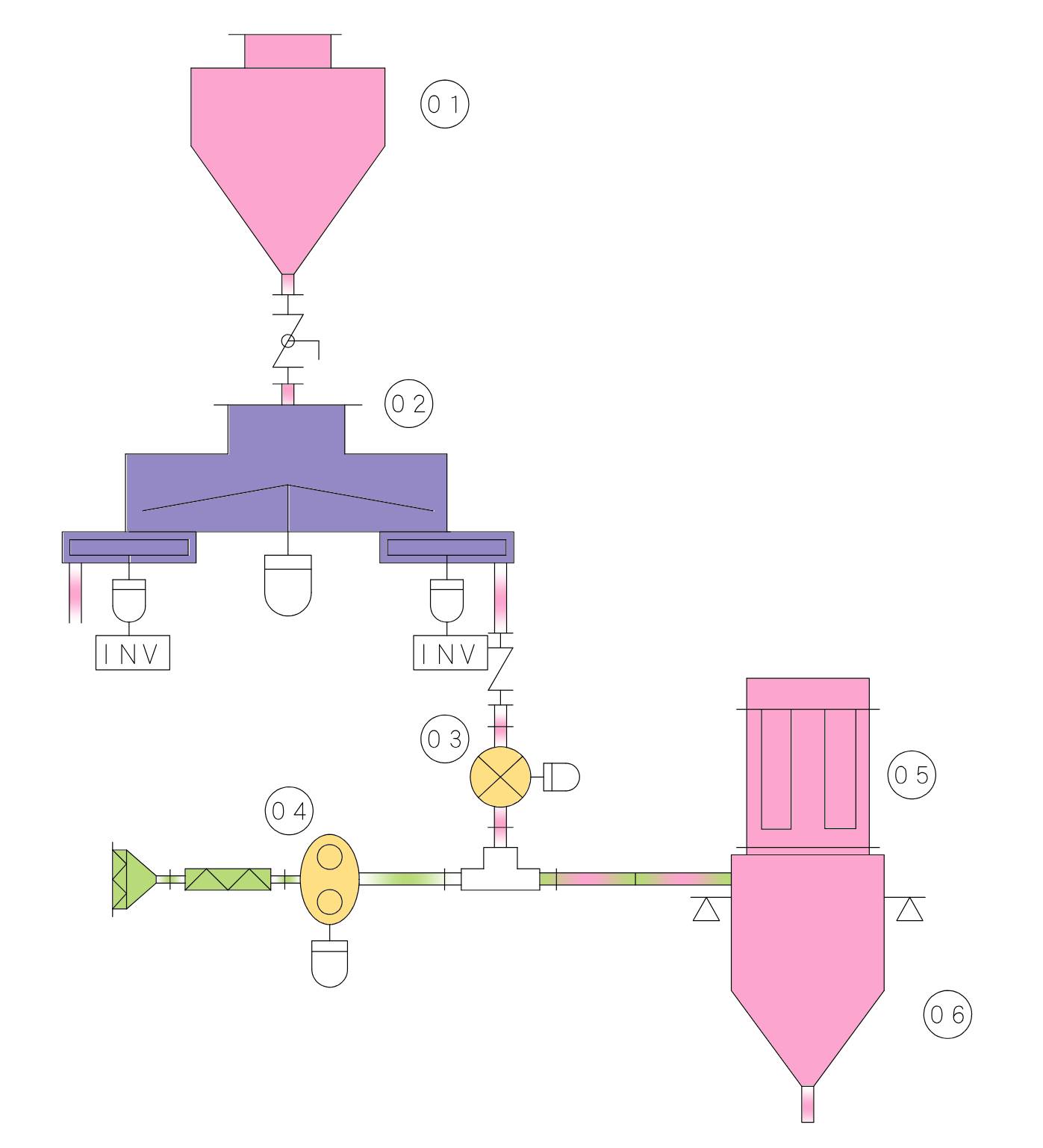

系統別可変少量定量供給設備
1基の貯蔵サイロ及びホッパーから最大３ラインへ同時に定量的供給するバーチカルフィーダーの設備例です。
少量の切り出しが可能な構造から高精度な定量供給をしつつ、各ケーシングの駆動モーターをインバータによる周波数制御とすることで、ライン毎に供給量を変えることも可能です。

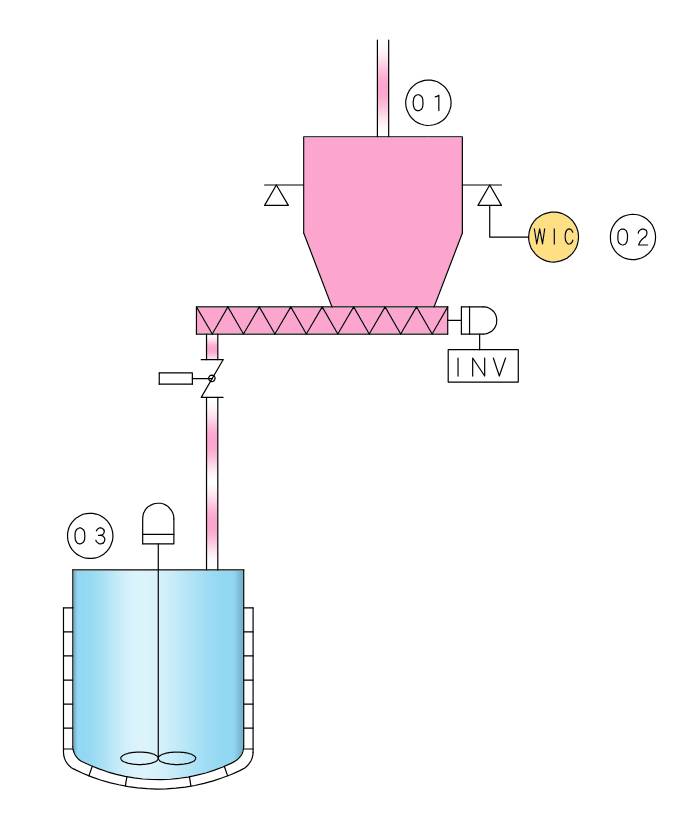

計量器付定量供給設備
計量器付(ロードセル)のホッパーを導入することで、人手による計量作業を省力化し
ヒューマンエラーも防ぐ設備例です。
計量する原料の量や比重等の物性、要求される計量精度と計量時間等の条件からホッパーの大きさや供給装置を検討し、設備導入後の校正作業まで最適なご提案します。
-
01ホッパー付スクリューコンベア
原料を一時貯蔵し、そのまま水平方向移動の切出排出を行う装置です。
-
02ロードセル
荷重（力や重さ）を電気信号に変換するセンサーです。
-
03溶解タンク
液体原料を溶解・貯蔵する装置です。

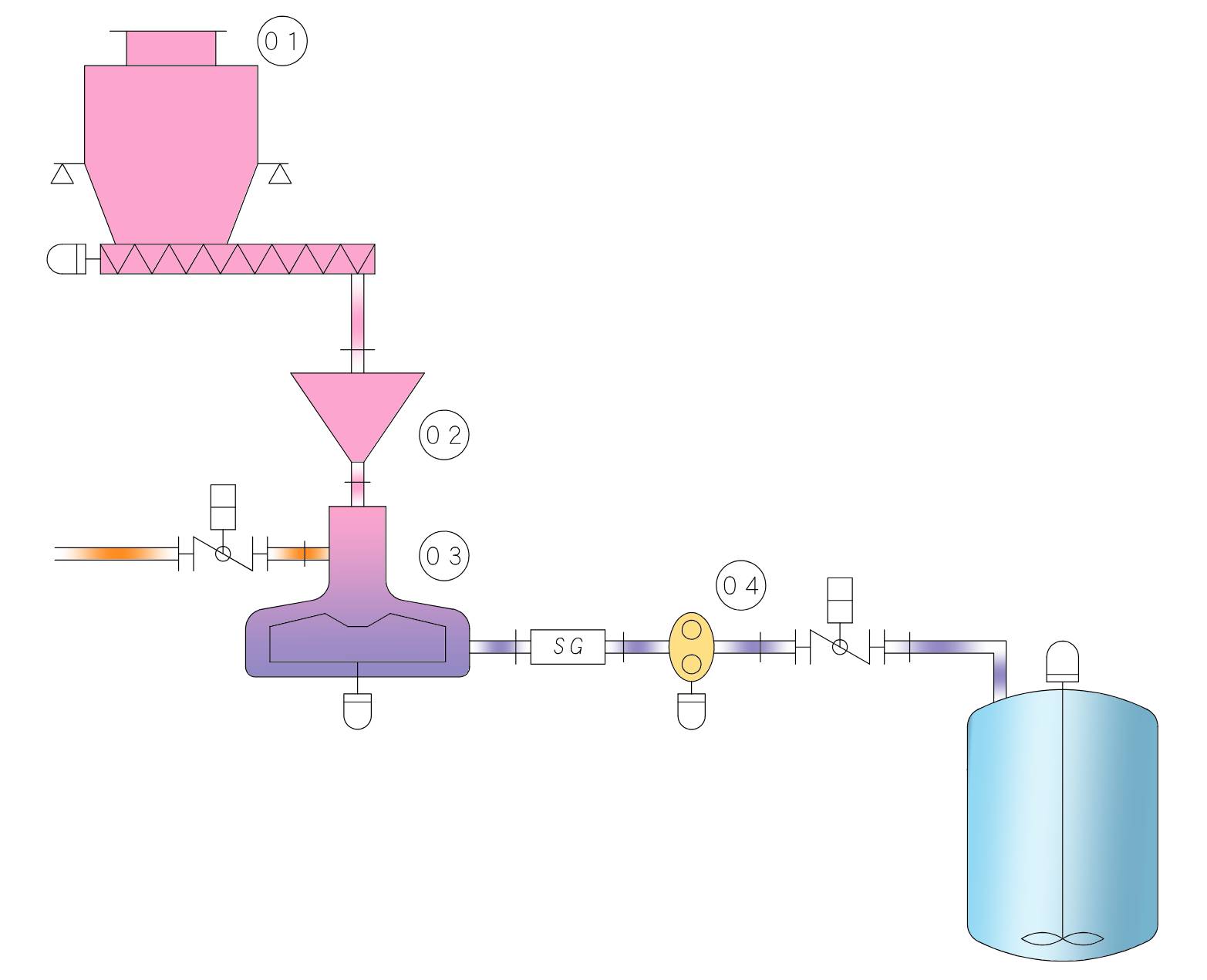

粉－液連続溶解液製造設備
同時供給された液体と粉体を混合し溶解液を製造するブレンダーの設備例です。 通常、溶解液を製造する場合、溶解タンクに液投入・粉体投入・攪拌・溶解の4工程ですが、ブレンダーを使用することにより1工程で完了するので製造時間が1/4以下となり人力での投入が無い分、衛生管理も解消されます。 また粉体の空気輸送と比較して、バグフィルターを必要とせず機器動力、配管口径を抑えることができるので設備が簡素化されます。

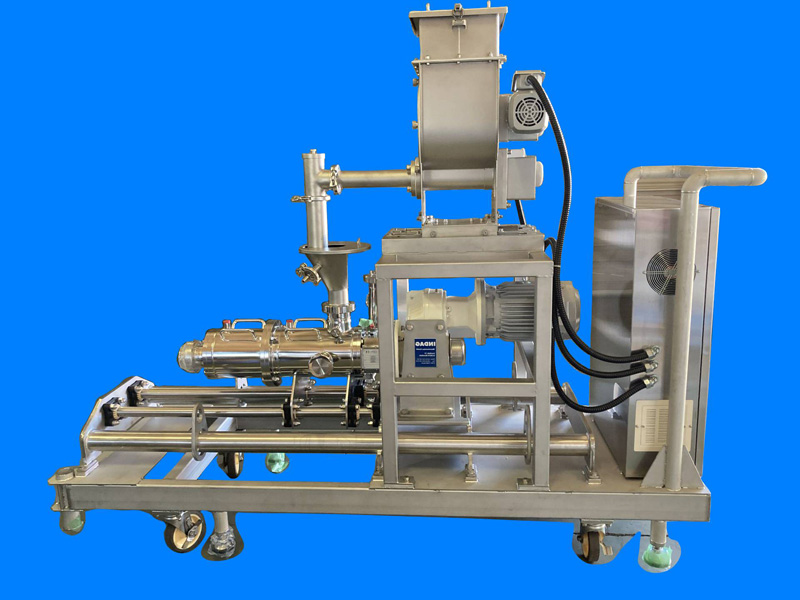

他社合同開発設備

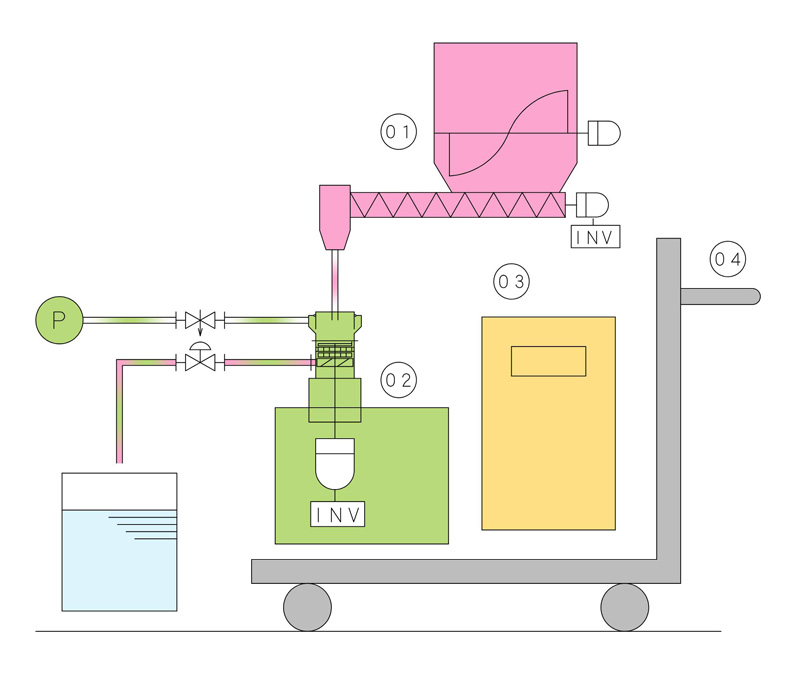

定量的に安定供給する撹拌機付定量フィーダー(KFA)を使用した粉と液の混合設備例です。
微粉体の安定した供給を可能とするKFAとバイブロリアクタ(PUC社/マウンテック社)を組み合わせることで、ダマの発生なく濃度が均一かつ連続的な粉液混合を可能としています。
-
01撹拌機付定量フィーダー
ホッパー内に撹拌アジテータを設置することにより、スクリュー上部でスクレープし、粉体を安定排出することができる装置です。
-
02バイブロミル((株)マウンテック様お取扱品)
-
03制御盤
装置・機械を電気制御する盤です。工場へ据付する場合もあれば、可動式にし台車に載せておくことも可能です。
-
04台車
原料が少量である場合など、機器の可動性が必要な場合は、機器と一式での製作も可能です。
粉体実績一覧
- グラニュー糖
- 白双糖
- 粉糖
- でん粉（スターチ）
- 乳糖
- 並塩
- 小麦粉
- おから
- 大豆たんぱく粉
- 小豆
- 醸造米
- ゼラチン粉末
- とうもろこし
- コーングリッツ
- コーヒー豆破砕品
- ポテトフレーク
- パフスナック菓子
- 粉末ドリンク
- 粉末スープ
- ブドウ糖
- クエン酸
- ミントリーフパウダー
- キシリトール
- アスパルテーム
- ステアリン酸
- マルトース
- 茶葉
- 穀物茶
- 茶粕
- ビール粕
- コーヒー粕
- カカオ豆
- カカオニブ
- ココア
- アーモンド
- ホップ
- 鉄粉
- フェライト紛
- 鉛紛
- 亜鉛粉
- 硫酸銅
- 石綿
- 粉末活性炭
- 水酸化カルシウム
- シリカ
- 珪藻土
- セラミック紛
- 焼石膏
- 炭酸ナトリウム
- 炭酸カルシウム
- 水酸化アルミニウム
- 酸化チタン
- パーライト
- ベントナイト
- スポンジチタン
- ポリ酢酸ビニル粒剤
- ポリカーボネート粉
- 樹脂ペレット
- 塩化ゴム
- 粉末油脂
- 金属石鹸
- 農薬(粉剤・粒剤)
- 紙筒容器
- 高炉水砕スラグ
- 焼却灰
- 毛染材粉末
- 電池材(正極材･負極材)
- 木質チップ
- 木質ペレット
- 銅切削屑
- セラミック破砕品
納入実績一覧
※横にスクロールしてご覧いただけます
| 設備概要 | 設備規模 | 主要構成機器・能力等 |
|---|---|---|
| グラニュー糖貯蔵・ハンドリング設備一式 | 60 tonサイロ×2基，ハンドリング設備 4系統 | サイロ・計量ホッパー・バグフィルター・振動排出機・ロータリーバルブ・空気輸送設備 |
| グラニュー糖貯蔵・ハンドリング設備一式 | 30 tonサイロ×1基，ハンドリング設備1系統 | サイロ・計量ホッパー・バグフィルター・振動排出機・ロータリーバルブ・空気輸送設備 |
| グラニュー糖・溶解ハンドリング設備一式 | 1tonホッパー×1基，ハンドリング設備 4系統 | 計量ホッパー・バグフィルター・空気輸送設備・計量設備・送液設備 |
| 炭酸カルシウム貯蔵・ハンドリング設備一式 | 40㎥ tonサイロ×1基，ハンドリング設備 4系統 | サイロ・計量ホッパー・バグフィルター・振動排出機・ロータリーバルブ・スクリューコンベア・空気輸送設備・排出計量設備 |
| 炭酸カルシウムサイロ設置 | 50㎥サイロ×1基 | サイロ・振動排出機・ロータリーバルブ・空気輸送設備 |
| 活性炭貯蔵・溶解・ハンドリング設備一式 | 35 tonサイロ×2基，ハンドリング設備 2系統 | サイロ・バグフィルター・振動排出機・ロータリーバルブ・空気輸送設備 |
| 活性炭貯蔵設備更新 | 20 tonサイロ×1基，ハンドリング設備1系統 | サイロ・バグフィルター・振動排出機・空気輸送設備 |
| 既設グラニュー糖設備増強更新工事 | 20 tonサイロ×1基修繕，ハンドリング設備4系統増設 | サイロ・バグフィルター・振動排出機・ロータリーバルブ・空気輸送設備・計量設備 |
| 焼却灰搬送設備 | 24㎥バンカー×1基，ハンドリング設備1系統 | バンカー・バグフィルター・ロータリーバルブ・空気輸送設備 |
| 焼却灰搬送設備 | 18㎥ホッパー×1基，ハンドリング設備1系統 | バンカー・バグフィルター・ロータリーバルブ・空気輸送設備 |
| 茶葉貯蔵・ハンドリング設備一式 | 1m3ホッパー×2基, 少量ホッパー×4基，ハンドリング設備 5系統 | ホッパー・バグフィルター・ロータリーバルブ・スクリューコンベア・空気輸送設備・計量設備 |
| 茶葉自動供給装置 | ハンドリング設備２系統 | ホッパー・バキュームコンベア・空気輸送設備 |
| 茶葉自動供給装置 | 5.5m3ホッパー×1基，ハンドリング設備2系統 | ホッパー・ロータリーバルブ・計量設備・バケットコンベア |
| 茶葉自動供給装置 | 0.3m3ホッパ×1基、ハンドリング設備2系統 | ホッパー・バキュームコンベア・空気輸送設備 |
| 茶葉自動供給装置 | 0.64m3ホッパ×2基、ハンドリング設備4系統 | ホッパー・バキュームコンベア・定量供給機・空気輸送設備 |
| 水飴タンク・ハンドリング設備一式 | 11 ㎥タンク×２基，ハンドリング設備2系統 | タンク・送液設備 |
| 水飴タンク設置 | 12 ㎥タンク×1基 | タンク |
| 飲料貯留タンク設置 | 100㎥タンク×1基 | タンク |
| スーパー二相鋼製溶解タンク設置 | 3㎥×1基 | 二相鋼(S32750)製タンク |
| スーパー二相鋼製飲料貯留タンク設置 | 60 ㎥タンク×２基 | 二相鋼(S32750)製タンク |
| スーパー二相鋼製飲料加圧タンク設置 | 230L ×1基，第二種圧力容器 | 二相鋼(S32750)製第2種圧力容器 |
| グラニュ糖スラリー化輸送設備 | 10ton計量タンク×1基、ハンドリング設備1系統 | タンク・スクリューコンベア・ブレンダー（能力MAX10ton/hr）・計量設備 |
| グラニュ糖スラリー化輸送設備 | 9.5ton計量タンク×1基、ハンドリング設備1系統 | タンク・スクリューコンベア・ブレンダー（能力MAX10ton/hr）・計量設備 |
| グラニュ糖スラリー化輸送設備 | 23ton計量タンク×1基、ハンドリング設備1系統 | タンク・スクリューコンベア・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 粉体原料スラリー化輸送設備 | 2ton計量タンク×1基、ハンドリング設備1系統 | タンク・スクリューコンベア・ブレンダー（能力MAX2.9ton/hr）・計量設備 |
| グラニュ糖スラリー化輸送設備 | 40m3サイロ×2基、7ton計量タンク×1基、ハンドリング設備1系統 | サイロ・振動排出機・スクリューコンベア・ブレンダー（能力MAX20ton/hr）・空気輸送設備・計量設備 |
| グラニュ糖スラリー化輸送設備 | 15ton計量タンク×1基、ハンドリング設備1系統 | ホッパー・タンク・スクリューコンベア・ブレンダー（能力MAX20ton/hr）・空気輸送設備・計量設備 |
| グラニュ糖スラリー化輸送設備 | 14ton計量タンク×1基、ハンドリング設備1系統 | ホッパー・タンク・スクリューコンベア・ブレンダー（能力MAX20ton/hr）・空気輸送設備・計量設備 |
| グラニュ糖スラリー化輸送設備 | 25tonサイロ×3基、22ton計量タンク×1基、ハンドリング設備1系統 | サイロ・バグフィルター・ディスチャージャー・スクリューコンベア・ブレンダー（能力MAX20ton/hr）・空気輸送設備・計量設備 |
| グラニュ糖スラリー化輸送設備 | 28tonサイロ×1基、22ton計量タンク×1基、ハンドリング設備1系統 | サイロ・バグフィルター・ディスチャージャー・スクリューコンベア・ブレンダー（能力MAX20ton/hr）・空気輸送設備・計量設備 |
| 原料溶解輸送設備 | 10.5m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・バグフィルター・スクリューコンベア・ブレンダー（能力MAX18ton/hr）・計量設備 |
| 原料溶解輸送設備 | 11m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・スクリューコンベア・ブレンダー（能力MAX21ton/hr）・計量設備 |
| 原料溶解輸送設備 | 2.1m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 1.7m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 2.4m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 2.2m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 0.7m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 3.0m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 2.4m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| グラニュ糖スラリー化輸送設備 | 24m3サイロ×2基、2ton計量タンク×2基、ハンドリング設備2系統 | サイロ・バグフィルター・ディスチャージャー・ブレンダー（能力MAX20ton/hr）・空気輸送設備・計量設備 |
| 原料溶解輸送設備 | 2.4m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 原料溶解輸送設備 | 2m3計量タンク×1基、ハンドリング設備1系統 | ホッパー・ブレンダー（能力MAX20ton/hr）・計量設備 |
| 粉砕サンプリング設備 | 処理能力4ton/hライン×1系、粉砕ハンドリング設備1系統 | ホッパー・バグフィルター・ロータリーバルブ・スクリューコンベア・空気輸送設備・計量設備 |
| 粉砕サンプリング設備 | 処理能力2ton/hライン×1系、粉砕ハンドリング設備1系統 | ホッパー・バグフィルター・ロータリーバルブ・スクリューコンベア・縮分機・空気輸送設備・計量設備 |
| 粉砕サンプリング設備 | 処理能力2ton/hライン×1系、粉砕ハンドリング設備1系統 | ホッパー・バグフィルター・ロータリーバルブ・縮分機・空気輸送設備・計量設備・集塵設備 |
| 粉砕サンプリング設備 | 処理能力2ton/hライン×1系、粉砕ハンドリング設備1系統 | ホッパー・バグフィルター・サイクロン・スクリューコンベア・空気輸送設備・計量設備 |
| 粉砕サンプリング設備 | 処理能力1ton/hライン×1系、粉砕ハンドリング設備1系統 | ホッパー・集塵設備・計量設備 |
| 抽出粕貯留輸送設備 | 11m3粕バンカー×1基、ハンドリング設備1系統 | バンカー・ホッパー・タンク・抽出機・スクリュープレス・空気輸送設備・送液設備 |
| 抽出粕貯留輸送設備 | 55m3粕バンカー×1基、ハンドリング設備1系統 | バンカー・ホッパー・スクリューコンベア・空気輸送設備 |
| 抽出粕貯留輸送設備 | 75m3粕バンカー×1基、ハンドリング設備1系統 | バンカー・ホッパー・スクリューコンベア・空気輸送設備 |
| フロワブル製剤製造設備 | 撹拌･溶解、湿式粉砕ライン | タンク・送液設備・集塵設備・計量設備 |
| 粒剤製造設備 | 18m3タンク×2基、計量混合ハンドリング設備 | タンク・バグフィルター・ロータリーバルブ・定量供給機・送液設備・集塵設備・計量設備 |
| フロワブル製剤製造設備 | 撹拌･溶解、湿式粉砕ライン | タンク・集塵設備・送液設備 |
